Н3-5050
Полностью автоматический портальный двухколонный ленточнопильный станок прямой резки
Ленточнопильный станок с порталом 500 мм x 550 мм, индивидуальная полная пильная система, представляет собой полный комплект оборудования. Это специализированный станок, который отвечает потребностям клиентов и требованиям к распиловке.

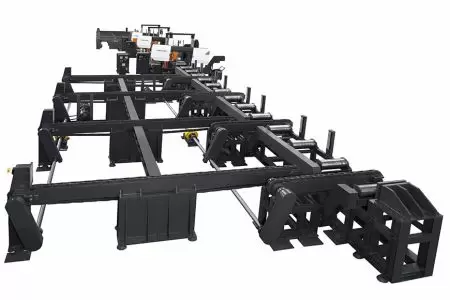

Данный комплект оборудования представляет собой полностью автоматизированный комплект пильного оборудования, включающий 3 портальных автоматических пильных станка, систему подачи, систему подготовки материала, систему подачи, систему выгрузки и систему хранения. Три машины могут работать одновременно или по отдельности.
Для всех работ по резке введите рабочие требования на сенсорном экране, а длину и количество резки введите в интерфейс «человек-машина». ПЛК может программировать все инструкции по резке для завершения распиловочных работ.
Машина оснащена контрольно-измерительным оборудованием, позволяющим оператору понимать и контролировать работу всей машины.
Мощность резки H3-5050 составляет 500 мм. Квадратный материал высотой 500 мм и шириной 550 мм.
Двигатель ленточной пилы мощностью 10 л.с. Гидравлический двигатель мощностью 2 л.с. Двигатель насоса охлаждения мощностью 1/4 л.с.
Ширина пильного полотна 54 мм.
Большая автоматическая двухколонная портальная ленточнопильная машина с прямой резкой, подходящая для резки уголкового и швеллерного железа.
После ввода ширины и длины разрезаемого материала. Двухколонный портальный ленточнопильный станок H3-5050 может автоматически подавать материал и резать требуемое количество материала без необходимости дополнительного ручного управления. Если машина находится в процессе распиловки, она немедленно остановит распиловку, чтобы избежать отходов неподходящего материала, и отобразит проблему на экране, чтобы пользователь мог узнать, где она возникла, и устранить ее, что значительно экономит время на техническое обслуживание.
Характеристики машины
- Изготавливаемые по индивидуальному заказу станки представляют собой комплексные пильные системы, созданные в соответствии с потребностями заказчика.
- Квадратный материал высотой 500 мм и шириной 550 мм.
- Двигатель ленточной пилы мощностью 10 л.с.
- Гидравлический двигатель мощностью 2 л.с.
- Двигатель насоса охлаждения мощностью 1/8 л.с.
- Ширина пильного полотна 80 мм.
- Сенсорный экран 7 дюймов, интерфейс «человек-машина».
- Мицубиси ПЛС.
- Запрограммировано 100 наборов различных рабочих инструкций. Машина автоматически режет материал в соответствии с запрограммированными настройками.
- Функция автоматической компенсации значения пильного полотна.
- На экране отображаются сообщения об ошибках, что упрощает понимание и решение проблем.
- Гидравлические тиски с полным ходом цилиндра.
- Преобразователь частоты управляет скоростью движения ленточной пилы.
- Автоматическое гидравлическое натяжение.
- Декодер высоты.
- Автоматический гидравлический очиститель стружки.
- Пильная лента оснащена антивибрационными роликами.
Необязательный
- Прижимное устройство для распиловки связок
- Клапан регулятора давления тисков
- Функция обнаружения перекоса пильного полотна
- Система распылительного охлаждения пильного полотна
Технические характеристики продукта
| модель | Н3-5050 | ||||
|---|---|---|---|---|---|
| имя | Централизованно управляемая трехголовочная система ленточной резки профилей | ||||
| Максимальная производительность пиления | Угол (скоса) | 0ﾟ | 45ﾟ | 60ﾟ | |
| Цилиндр | 520 мм (20,4 дюйма) | - | - | ||
| Куб | 500 мм (19,6 дюйма) | - | - | ||
| Кубоид (ширина x высота) |
500 x 500 мм (19,6 x 19,6 дюйма) |
- | - | ||
| Пучок | Давление прижима спереди |
Ш: 0 - 575 мм (0 - 22,6 дюйма) В: 0 - 550 мм (0 - 21,6 дюйма) |
- | - | |
| Обратное давление | - | - | |||
| Ленточная пила | скорость | 27 - 141 м/мин (88 - 452 фут/мин) | |||
| Размеры (Д x Ш x Г) | 6600 x 54 x 1,6 мм (259,8 x 2,1 x 0,06 дюйма) | ||||
| напряжение |
Гидравлическая система (заводская настройка) 2400 - 2600 кг/см² (точность: +100 - +150 кг/см²) |
||||
| гид | Листовая сталь из карбида вольфрама | ||||
| чистый | Стальная щетка | ||||
| Выходная мощность | Главный двигатель | 10 л.с. (7,45 кВт) | |||
| Гидравлический двигатель | 2 л.с. (1,49 кВт) / 3 л.с. (2,23 кВт) | ||||
| Насос охлаждения | 1/4 л.с. (0,18 кВт) / 1 л.с. (0,74 кВт) | ||||
| Емкость контейнера для жидкости | Контейнер для гидравлической жидкости | 90 л (23,7 галлона) | |||
| Контейнер для охлаждающей жидкости | 1040 л (274,5 галлона) | ||||
| Зажим тисков | Метод контроля | Гидравлический с полноходовым цилиндром | |||
| Минимальная зажимная способность | 0 мм | ||||
| Остаток | ------------------------- | ||||
| Кормление | Длина - одинарный ход | ------------------------- | |||
| Длина - Несколько штрихов | ------------------------- | ||||
| Поверхность кровати | высокий | 1212 мм (47,7 дюйма) | |||
| Масса | ------------------------- | ||||
| масса | вес нетто | 96 000 кг (211 200 фунтов) | |||
| Общий вес | 1 080 000 кг (2 376 000 фунтов) | ||||
| Область | (Длина x Ширина x Высота) | 40 000 x 8 200 x 2 950 мм (1 575 x 323 x 116 дюймов) | |||
* В связи с постоянными исследованиями и инновациями конструкция и технические характеристики могут быть изменены без предварительного уведомления. На фотографиях машины могут быть видны дополнительные аксессуары.
- Тип машины: горизонтальный
- Процесс: полностью автоматический
- Скос: нет вращения
- Тип автоматизации: СНС
- Линия продуктов: горизонтально-портальный
- Мощность обработки - максимальная высота (мм): ≦500
- Мощность обработки - максимальная ширина/глубина горловины (мм): ≦500
- Мощность обработки - диаметр окружности (мм): 520
- Минимальная и максимальная высота прессования (мм): 0~550
- Ширина пильного полотна/дисковой пилы R (мм): 54
- Минимальная и максимальная скорость пильного полотна (м/мин): 27~141
