Серия C2, C-TECH

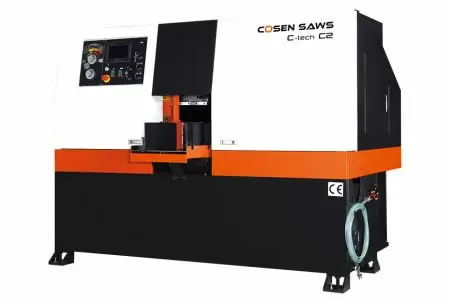

Пильная рама автоматизированного ленточно-пильного станка с ЧПУ и гидравлической подачей Gaosheng C-Tech C2 (тип с полным покрытием) толстая и прочная, а подача осуществляется с помощью высокоточной линейной направляющей. Это редкая в отрасли малогабаритная стальная пила с диапазоном пропила 260 мм! Использование двигателя мощностью 5 л.с., специально разработанного редуктора, пильного ремня шириной 34 мм, антивибрационного ролика, синхронизации пильного рычага и тисков, первого материала режущей головки и других функций создает преимущества точной, быстрой и объемной резки. Универсальный кожух, соответствующий европейскому стандарту, безопасен и надежен, а цветной экран управления прост в использовании, что позволяет быстро получать доступ к резке, просматривать динамику работы пильного станка и выполнять отладку. Полностью автоматическая ленточнопильная машина с ЧПУ Gaosheng C2 — ваш абсолютно надежный партнер для постоянной резки.
Характеристики машины
- Подача пильной рамы осуществляется с помощью высокоточной линейной направляющей.
- Двухколонная конструкция портала обеспечивает максимальную устойчивость и ударопрочность конструкции.
- Преобразование частоты управляет ленточной пилой, обеспечивая плавное изменение скорости.
- Пильная рама изготовлена из цельной чугунной ковки и соединена с тисками для автоматического позиционирования.
- Лист вольфрамовой стали поддерживает и направляет полотно пилы.
- Антивибрационное роликовое устройство.
- Двигатель приводит в действие синхронные стальные щетки.
- Автоматический натяжитель пильного ремня.
- Гидравлический зажим тисков полного хода.
- Разъемные передние тиски увеличивают точки захвата и уменьшают образование заусенцев.
- 5,7-дюймовый цветной сенсорный экран HMI с контроллером Mitsubishi PLC.
- Полностью автоматический расчет подачи и компенсация толщины пильного полотна.
- Автоматический первый рез мгновенно отображает скорость ленточной пилы.
- Рабочий свет.
- 1 биметаллическое пильное полотно.
Необязательный
- Эксклюзивная запатентованная система V_Drive компании Gaosheng
- Обнаружение перекоса
- Отображение тока двигателя
- Безвальный гидравлический стружкодробитель
- Гидравлическое прессовочное устройство
- Редукционный клапан давления тисков
- Функция сканирования QR-кода для выполнения заказа
Технические характеристики продукта
| модель | С2 | ||||
|---|---|---|---|---|---|
| имя | Полностью автоматическая гидравлическая ленточная пила с цифровым сенсорным управлением | ||||
| Максимальная производительность пиления | Угол (скоса) | 0ﾟ | 45ﾟ | 60ﾟ | |
| Цилиндр | 260 мм (10,2 дюйма) | - | - | ||
| Куб | 260 мм (10,2 дюйма) | - | - | ||
| Кубоид (ширина x высота) |
260 x 300 мм (10,2 x 11,8 дюйма) |
- | - | ||
| Пучок | Давление прижима спереди |
Ширина: 130–200 мм (5,1–7,8 дюйма) Высота: 50–125 мм (1,9–4,9 дюйма) |
- | - | |
| Обратное давление | - | - | |||
| Ленточная пила | скорость | 15 - 100 м/мин (50 - 328 футов/мин) | |||
| Размеры (Д x Ш x Г) | 4100 x 34 x 1,1 мм (161,4 x 1,3 x 0,04 дюйма) | ||||
| напряжение |
Гидравлическая система (заводская настройка) 2200 - 2300 кг/см² (точность: +100 - +150 кг/см²) |
||||
| гид | Листовая сталь из карбида вольфрама | ||||
| чистый | Стальная щетка | ||||
| Выходная мощность | Главный двигатель | 5 л.с. (3,72 кВт) | |||
| Гидравлический двигатель | 1 л.с. (0,74 кВт) | ||||
| Насос охлаждения | 1/8 л.с. (0,09 кВт) / Опционально: 1/4 л.с. (0,18 кВт) | ||||
| Емкость контейнера для жидкости | Контейнер для гидравлической жидкости | 20 л (5,3 галлона) | |||
| Контейнер для охлаждающей жидкости | 45 л (11,9 галлонов) | ||||
| Зажим тисков | Метод контроля | Давление масла | |||
| Минимальная зажимная способность | 0 мм | ||||
| Остаток | 95 мм | ||||
| Кормление | Длина - одинарный ход | 400 мм (15,7 дюйма) | |||
| Длина - Несколько штрихов | Макс. 99 метров (3897 футов) | ||||
| Поверхность кровати | высокий | 800 мм (31,4 дюйма) | |||
| Масса | ------------------------- | ||||
| масса | вес нетто | 1500 кг (3300 фунтов) | |||
| Общий вес | 1592 кг (3502 фунта) | ||||
| Область | (Длина x Ширина x Высота) | 1780 x 2150 x 1915 мм (70 x 84 x 75 дюймов) | |||
* В связи с постоянными исследованиями и инновациями конструкция и технические характеристики могут быть изменены без предварительного уведомления. На фотографиях машины могут быть видны дополнительные аксессуары.
- Тип машины: горизонтальный
- Процесс: полностью автоматический
- Скос: нет вращения
- Тип автоматизации: C-Технологии
- Линия продуктов: горизонтально-портальный
- Мощность обработки - максимальная высота (мм): ≦260
- Мощность обработки - максимальная ширина/глубина горловины (мм): ≦300
- Мощность обработки - диаметр окружности (мм): 260
- Минимальная и максимальная высота прессования (мм): 50~125
- Ширина пильного полотна/дисковой пилы R (мм): 34
- Минимальная и максимальная скорость пильного полотна (м/мин): 15~100
