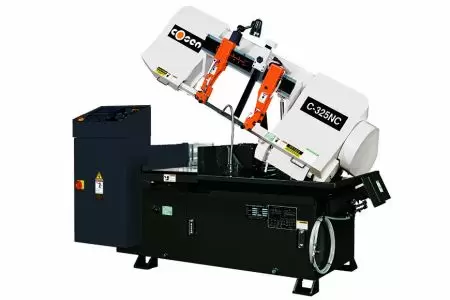

С-325NC
Эта автоматическая горизонтальная ленточная пила шириной 325 мм — это высококачественная ленточная пила, предназначенная для крупносерийного производства, оснащенная чугунными тисками, хромированным подающим шпинделем, закаленными износостойкими пластинами без трения, 7-дюймовым сенсорным экраном, программным управлением SNC-100 и прецизионной системой двухклапанного давления и скорости подачи. Этот станок — чрезвычайно мощная, высокопроизводительная ленточная пила, которая может удовлетворить ваши потребности в массовом производстве, прочная и долговечная.
Подробнее
Характеристики машины
- 7-дюймовый сенсорный экран.
- Разъемные передние тиски гарантируют, что материал будет плотно зажат стальными пластинами с обеих сторон во время распиловки, что значительно повышает стабильность и точность распиловки.
- Датчик вращения используется для защиты пильной ленты от перегрузки во время резки, которая может привести к повреждению персонала и оборудования. Кроме того, если пильный ремень порвется или соскользнет, приводное колесо перестанет вращаться в течение 10 секунд.
- Частотный преобразователь, расположенный под станиной пилы, регулирует скорость вращения пильного диска. Скорость пильного полотна можно жестко задавать во время резки.
- Рычаг быстрого опускания позволяет быстро опустить пильный диск в определенное положение.
- Механизм стальной щетки приводится в действие главным двигателем для удаления металлической стружки, остающейся от зубьев пилы во время пиления, что продлевает срок службы пильной ленты.
- Человеко-машинный интерфейс с сенсорным экраном управляет всеми операциями машины и прост в эксплуатации. Он отображает важную информацию о пилении и предоставляет возможности решения проблем. Для ввода можно запрограммировать 100 различных значений длины и количества. Входные данные для резки можно выбирать в любом порядке.
- Система автоматически компенсирует толщину пильного полотна и автоматически выполняет многократную подачу.
- Отображение положения тисков подачи.
Необязательный
- Двухметровая кормушка
- Редукционный клапан давления тисков
- Гидравлическое прижимное устройство
Технические характеристики продукта
| модель | С-325NC | ||||
|---|---|---|---|---|---|
| имя | Полностью автоматическая гидравлическая ленточная пила с двухколонным цифровым сенсорным управлением | ||||
| Максимальная производительность пиления | Угол (скоса) | 0ﾟ | 45ﾟ | 60ﾟ | |
| Цилиндр | 325 мм (12,8 дюйма) | - | - | ||
| Куб | 325 мм (12,8 дюйма) | - | - | ||
| Кубоид (ширина x высота) |
325 x 380 мм (12,8 x 15 дюймов) |
- | - | ||
| Пучок | Давление прижима спереди |
Ширина: 190–300 мм (7,5–11,8 дюйма) Высота: 70–140 мм (2,8–5,8 дюйма) |
- | - | |
| Обратное давление | - | - | |||
| Ленточная пила | скорость | 15 - 100 м/мин (50 - 328 футов/мин) | |||
| Размеры (Д x Ш x Г) | 3820 x 34 x 1,1 мм (150,4 x 1,3 x 0,04 дюйма) | ||||
| давление | 30 - 34 кг/см² (Точность: +1 - +2 кг/см²) | ||||
| напряжение |
Гидравлическая система (заводская настройка) 2300 - 2400 кг/см² (точность: +100 - +150 кг/см²) |
||||
| гид | Листовая сталь из карбида вольфрама | ||||
| чистый | Стальная щетка | ||||
| Выходная мощность | Главный двигатель | 5 л.с. (3,75 кВт) | |||
| Гидравлический двигатель | 1 л.с. (0,75 кВт) | ||||
| Насос охлаждения | 1/8 л.с. (0,1 кВт) | ||||
| Другие компоненты | ------------------------- | ||||
| Емкость контейнера для жидкости | Контейнер для гидравлической жидкости | 35 л (9,1 галлона) | |||
| Контейнер для охлаждающей жидкости | 75 л (19,5 галлонов) | ||||
| Зажим тисков | Метод контроля | Давление масла | |||
| Минимальная зажимная способность | 0 мм | ||||
| Давление зажима | ------------------------- | ||||
| Остаток | Ручной режим: 20 мм (0,79") / Автоматический режим: 50 мм (1,97") | ||||
| Кормление | Метод контроля | Давление масла | |||
| Вес растягивающего усилия заготовки, зажатой в тисках | ------------------------- | ||||
| скорость | ------------------------- | ||||
| Длина - одинарный ход | 403 мм (15,9 дюйма) | ||||
| Длина - Несколько штрихов | Макс. 99M (3897 дюймов) | ||||
| Поверхность кровати | высокий | 730 мм (28,7 дюйма) | |||
| Масса | ------------------------- | ||||
| масса | вес нетто | 1578 кг (3472 фунта) | |||
| Общий вес | 1740 кг (3828 фунтов) | ||||
| Область | (Длина x Ширина x Высота) | 2045 x 2015 x 1345 мм (80,5 x 79,3 x 53 дюйма) | |||
| Операционная среда | Температура(ﾟC) | 5 - 40ﾟC (41 - 104ﾟF) | |||
| влажность(%) | 30 - 85% | ||||
* В связи с постоянными исследованиями и инновациями конструкция и технические характеристики могут быть изменены без предварительного уведомления. На фотографиях машины могут быть видны дополнительные аксессуары.
- Тип машины: горизонтальный
- Процесс: полностью автоматический
- Скос: нет вращения
- Тип автоматизации: СНС
- Линия продуктов: горизонтально-ступичный
- Мощность обработки - максимальная высота (мм): ≦325
- Мощность обработки - максимальная ширина/глубина горловины (мм): ≦380
- Мощность обработки - диаметр окружности (мм): 325
- Минимальная и максимальная высота прессования (мм): 70~140
- Ширина пильного полотна/дисковой пилы R (мм): 34
- Минимальная и максимальная скорость пильного полотна (м/мин): 18~100
